Mérési Jegyzőkönyv

Mérési Jegyzőkönyv

Direktműködésű- és elővezérelt nyomáshatároló szelepek mérése

A mérés során a p1=f(Qt) jelleggörbét mérjük, s ehhez-a folyadékáram-tartomány növelése érdekében-mind az Sz1, mind az Sz2 szivattyút 545c28f üzemeltetjük. A két nyomóág nyomóág közötti kapcsolatot a V1 viszacsapó szelep biztosítja. Az N1 direktműködésű, vagy az N2 elővezérelt nyomáshatárolón átáramló folyadék, az U1 útváltón keresztül megy közvetlenül az olajtartályba, vagy az MT1 mérőhengerbe.

Mérés menete:

A, Direkt működésű nyomáshatároló:

Teljesen kinyitjuk az N1, N2 nyomásszelepet

Teljesen kinyitjuk az F1 fojtószelepet

Egymást követően indítjuk az M1 illetve M2 villamosmotorokat

Teljesen zárjuk az N2 elővezérelt nyomásszelepet

Teljesen zárjuk az F1 fojtószelepet

Az N1 direktműködésű nyomáshatárolóval beállítjuk az első mérendő nyomásértéket. (Az Sz1 és Sz2 szivattyúk együttes folyadékhozama ebben az állapotban teljes egészében az N1 nyomáshatárolón áramlik keresztül)

Térfogat- és időméréssel mérjük a folyadékáramot.

Fokozatosan nyitjuk az F1 fojtószelepet, olyan mértékben, hogy az N1 nyomáshatárolón átáramló mennyiség kb 5 dm3/min-nel csökenjen

Mérjük (térfogat és időméréssel) az így beállított folyadékáram pontos értékét.

Leolvassuk az ezen folyadékáramhoz tartozó p1 értéket

A folyadékáram további lépcsőzetes csökkentésével a mérést a Qmin = 2-3 dm3/min eléréséig folytatjuk

A. Elővezérelt nyomáshatároló:

A mérést a fet leírtak szerint végezzük, azzal az eltéréssel, hogy a 4. pontban nem az N2 elővezérelt, hanem az N1 direktvezérlésű nyomáshatárolót zárjuk el teljesen.

Elővezérelt

Direkt

Hidraulikus motor mérése

A forgómozgást végző hidraulikus motor belső surlódási veszteségei következtében forgómozgásban tartásukhoz üresjárás esetén külső terhelőnyomaték nélkül is nyomáskülönbség szükséges. Tapasztalat szerint a nyomáskülönbség függ a motor fordulatszámától, és a motor nyomó-és viszafolyó vezetékében uralkodó túlnyomástól.

A hidromotor egyik ágát egy hidraulikus tápegység nyomóvezetékére, másik ágát pedig egy változtatható keresztmetszetű fojtószelepre kapcsoljuk. A T túlfolyószeleppel beállítjuk az előírt tápnyomást (ezt a mérés folyamán többször is elvégezzük, a tápnyomás változásának megfelelően.

A fojtószelepet folyamatosan zárjuk, és leolvassuk a fordulatszámot.

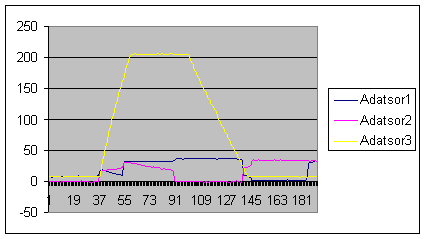

Dugattyú mérése

A dugattyút terhelés mellett teljes lökethoszban mozgatjuk. A nyomás változást mérjük a löket során. A szivattyú bekapcsolása után a dugattyút kiküldjük. A dugattyút rugó terhelés éri.
