A szerelési folyamat tervezése, szerelési munkahelyek kialakítása
Ezek a következök szerint csoportosíthatók:
Személyzeti adatok: a szerelök létszáma, kor, nem és szakképzettség szerinti megoszlása.
A gyártmány adatai: típusok, változatok, tömeg, nagyság, anyag, pontosság. Ezeket az adatokat a szerkesztési dokumentáció (darabjegyzék, összeállítási- és. mühelyrajzok, gyártmánycsaládfa, átvételi feltételek) tartalmazza. Nagyban segíti a folyamattervezést, ha mintadarab vagy prototípus is rendelkezésre áll.
Termelési adatok: összes darabszám, teljesítési határidök és darabszámok, sorozatnagyságok.
Meglévö adottságok: üzemi helyiség, berendezések, gyártóeszközök, energiaellátás.
Jogi kötöttségek: bértarifa-szerzödés, munka-, környezetvédelmi és biztonságtechnikai elöírások.
A szerelési folyamat tervezésének szintjei:
Sorrendtervezés, megoldandó feladatok:
o a szerelési folyamat müveletekre tagolása,
o a müveletek szerelési munkahelyekhez való rendelése,
o a müveletek sorrendjének meghatározása,
o szerelési idö meghatározása
Szerelési müvelettervezés (egy munkahelyen végzendö feladatok)
o Müveletelemek meghatározása
o Az alkatrészek megnevezésére és rajzszámára hivatkozva az elvégzendö munka leírása
o A müveletelemek sorrendjének meghatározása
o A szükséges gyártóeszközök (szerszámok, készülékek, méröeszközök, stb.) meghatározása,
o A felhasználandó segédanyagok fajtái és mennyisége
o Technológiai adatok elöírása
o Az egész müveletre vonatkozó
Darabidö-,
Szerelöi létszám-,
Szerelöi terület meghatározása
Szerelési folyamat jellemzése:
o Egyedi és kissorozat szerelésben kevés az ismétlödö azonos szerelési müvelet, müveleti sorrend. Ez a körülmény a szerelésnél alkalmazott eszközök rugalmasságát, univerzalitását követeli meg.
o A nagysorozat- és tömegszerelés esetében viszont nagy az ismétlödési gyakoriság a szerelési eljárások sokfélesége ellenére.
A szerelési folyamat sokrétü tevékenységet ölel fel - amelyek lényegében a végrehajtandó feladatoknak is tekinthetök - és így ezeket lehetöleg automatizált eszközökkel kell teljesíteni.
A szerelési feladatok leírása tartalmazza az egyes alkatrészek és müveletek leírását és szerelési feltételeit.
A szerelési folyamat funkciói lényegében két tevékenységi körre bontható (1. ábra):
o Fö funkció (szerelés),
o Mellék funkció (alkatrészkezelés) és azok eszközei (2. ábra).
Alkatrészkezelö berendezések leírása funkcionális jelekkel.
A VDI E 2860 szabvány a tervezés könnyítése céljából szimbolikus jelek (3. ábra) használatát ajánlja.
A berendezés konstrukciós egységei:
Alkatrészhalmazból egy alkatrész kiemelése, ellenörzése, fordítása, nem megfelelöen tájolt alkatrész visszalökése,
Rendezett alkatrész továbbítása, megfogása,
Szerelési pozícióba való juttatás, vagyis az alkatrész megfogása, továbbítása, adott pozícióban elengedése,
Szerelés után ismét megfogási, továbbítási és elengedési feladatot lát el, így a 3. és a 4. tevékenységhez ugyanaz az egység használható.

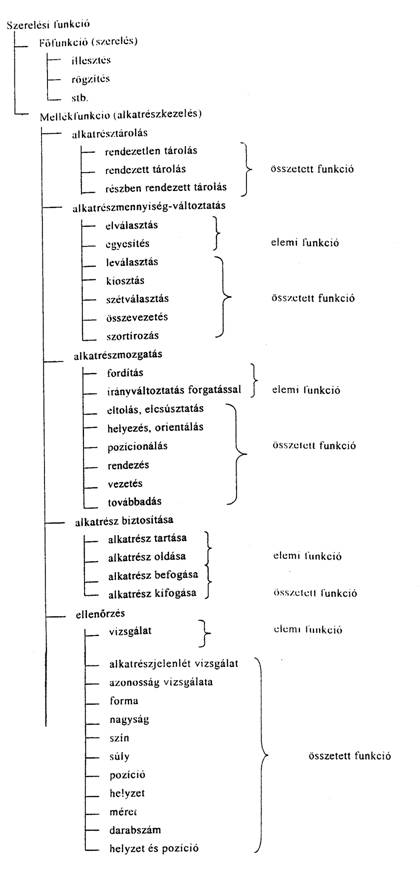

ábra Szerelés funkciói
2.ábra Alkatrészkezelö berendezések
3. ábra Alkatrészkezelö berendezés és funkcionális jelei
Feladatuk: alkatrészek vagy szerelvények rendezett ill. rendezetlen halmazokban való tárolása (4., 5. ábra)
A tároló kiválasztásának kritériumai:
a kapacitás, a rendezettségi fok, az alak és méret
4. ábra Alkatrésztároló jelképi jelei
5. ábra Ferde emelöpályás tölcséres tároló
a) felépítési vázlat b) jelképi jelekkel való leírás
Alkatrészhalmaz változtató berendezés (6., 7. ábra)
Feladatuk: rendezett vagy rendezetlen alkatrészhalmazok mennyiségének változtatása
6. ábra Alkatrészhalmaz változtató egységek
7.ábra Alkatrészkezelö berendezések
a) adagolás gravitációs tárból eltolással a szerelési pozícióba
b) adagolás gravitációs tárból elforgatással a szerelési pozícióba
Feladatuk: elsödlegesen rendezett alkatrészek mozgatása:
Mozgató egységek kapcsolódási rendszere (8. ábra),
Mozgatási funkciók jelképei (9. ábra),
8. ábra Mozgató egységek kapcsolódási rendszere
9. ábra Mozgatási funkciók jelképi jelei
10.ábra Alkatrész-biztosítás jelképi jelei
11.ábra Alkatrészek konstrukciós változtatási lehetöségei
12. ábra Munkadarab-tárolók rendszerezése
13. ábra Alkatrész-tárak rendszerezése
14. ábra Alkatrészhalmaz változtató rendszerezési elve

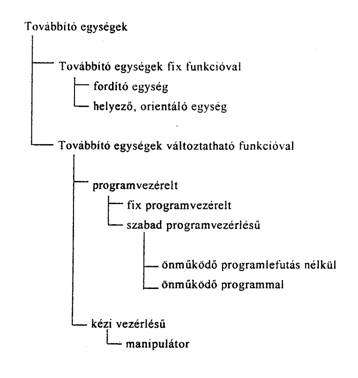

15. ábra Mozgató egységek rendszerzési elve
16. ábra Rendezö elemek elhelyezési és kialakítási elve
17. ábra Szerelö robotok és munkaterük
18. ábra Szerelö robotok jellemzöi
19.ábra Alkatrész-biztosító berendezések
